一、系統介紹
智能升旗系統包含：水平頒獎旗系統、垂直頒獎旗系統、會標旗系統。
智能匹配國歌時常與旗桿高度
支持輸出至場館擴聲系統
支持使用手動升降和備用控制箱
二、水平升旗技術參數
升旗控制箱:
1. 數字電機控制系統，配套多種通訊接口，工業級總線模塊+工業級網模塊。支持無線5G+2.4G
2. 觸控一體機，實時升旗工作狀態顯示，設置緊急情況觸發按鈕
3. 工業級PLC與工業級電源控制模塊，使用伺服系統溫度傳感器模塊。內置自動溫控風扇，溫度升高時，自動啟動降溫
4. 使用光電隔離通訊模塊
電動裝置:
1. 數字帶自鎖配置數字電機，毫米級精度
2. 滿足特殊多面升降旗，最大支持12面旗幟升降
3. 配置鋁殼蝸輪蝸桿減速機，速度比：1:10
機械部件:
1. 最多可同時懸掛國旗4面
2. 含手搖升降旗裝置，配置絞盤彈簧齒輪，特殊情況使用手搖升旗時，防止反向力，使得手動升旗也更勻速
3. 手搖裝置速率不低于0.5米/秒，含上下限位，具備沖頂（上）、墜地（下）保護
三、垂直升旗技術參數
電動裝置:
1. 每根旗桿內置一臺數字電機
2. 采用復合型總線通訊方式，DC24V--DC36V直流電源供電
3. 具備斷電自鎖功能
4. 具有外環式卷筒+彈簧齒輪脫扣，實現支持手動/自動切換
5. 拉力漸進緩沖器，能實現緩沖的方式旗桿到頂
機械部件:
1. 具有1根9m錐形旗桿：上口徑80mm，下口徑200mm，厚度2.5mm
2. 具有2根8.57m錐形旗桿：上口徑80mm，下口徑200mm，厚度2.5mm
室外防水箱:
室外不銹鋼防水箱，落地放置，不小于20U

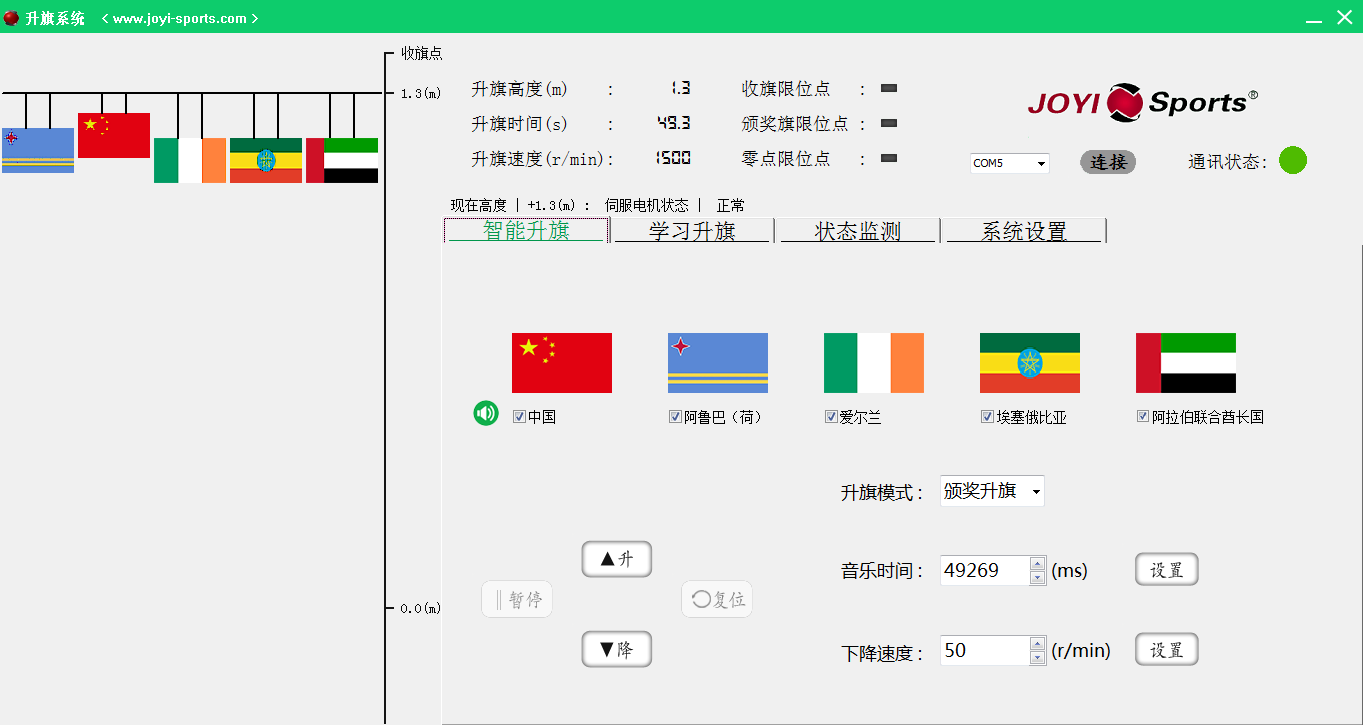

四、升旗控制軟件
1. 智能升旗模塊：三種升降旗場景，旗幟實時顯示，第一名國旗自動對應第一名國歌，國歌支持試聽、狀態同步國歌播放。升降旗現場旗幟與與軟件同步
2. 智能學習模塊：自動完成不同場館高度下的升旗自動匹配，簡化前期調試時間，升旗速度與國歌時長自適應
3. 狀態監控模塊：實時檢測伺服系統與通訊系統的工作狀態，避免隱患問題的存在
4. 用戶管理模塊：登錄用戶的權限管理，用戶操作軟件的操作記錄采集等管理功能
5. 軟件通訊接口： 軟件支持RS485通訊，支持標準網絡通訊，支持無線WIFI通訊
